（一）感知层

感知层是系统的信息采集与指令执行前端，主要终端设备为安装在照明控制箱内的物联网智能照明控制器。其核心功能包括精准控制照明回路开关，实时采集照明设施的状态信息，如灯具是否正常亮起、电流电压数值等，并能基于采集数据判断故障，及时发出报警信号。同时，将这些采集和判断后的信息数据，通过网络层快速传输至系统平台。物联网智能照明控制器具备强大性能，支持 GPRS/4G 无线通信以及 RJ45 网口通信，集成工业级 32 位核心微处理器，搭载嵌入式 linux 操作系统，内置高精度时钟芯片确保时间精准，非易失性存储芯片保障数据安全，大容量继电器可稳定驱动照明回路。并且，该控制器具备脱机独立运行能力，即使网络出现故障，也能按照预设程序继续控制照明，确保照明系统的基本运行，具有运行速度快、计算精度高、性能稳定、功能强大等优势 。

（二）网络层

网络层承担着平台接入与设备数据传输的关键任务。在本系统中，主要通信方式为 GPRS/4G 无线通信，因其具备免布线、覆盖范围广、网络运行稳定、组网方式灵活等显著特点，且维护简便、便于扩容、运行成本低，成为户外照明环境的首选通信方案。此外，宽带和局域网作为特殊环境条件下的备选通信网络，适用于具备网络资源条件的区域。网络层采用标准 MQTT 物联网通信协议，该协议基于 TCP 协议，能确保平台端准确接收设备端发出的信息，且允许保持长连接，使物联网智能照明控制器与平台端可实时通讯，高度契合实时控制交互的城市照明管理场景需求 。

（三）平台层

平台层即系统平台部分，犹如整个系统的 “大脑”，为应用层提供丰富接口和全面服务，具备数据中心、设备管理、业务运营、安全维护等多种核心能力。系统平台层部署和运行城市智慧照明系统软件，采用主流 B/S 架构，基于 Node.js 应用开发，具有安全稳定、易于维护的特性。该软件综合考量城市照明管理的复杂需求和痛点，运用轻量级消息订阅传输协议、物联网通信综合组网、海量数据弹性处理、在线 GIS 引擎地图服务、SHA-2 族算法双向加密传输等先进技术，汇聚了当前主流及个性化功能，是专为城市级照明精心打造的智慧照明系统软件。它能够对感知层上传的数据进行集中存储、深度分析和智能处理，为照明控制策略的制定和优化提供有力依据 。

（三）应用层

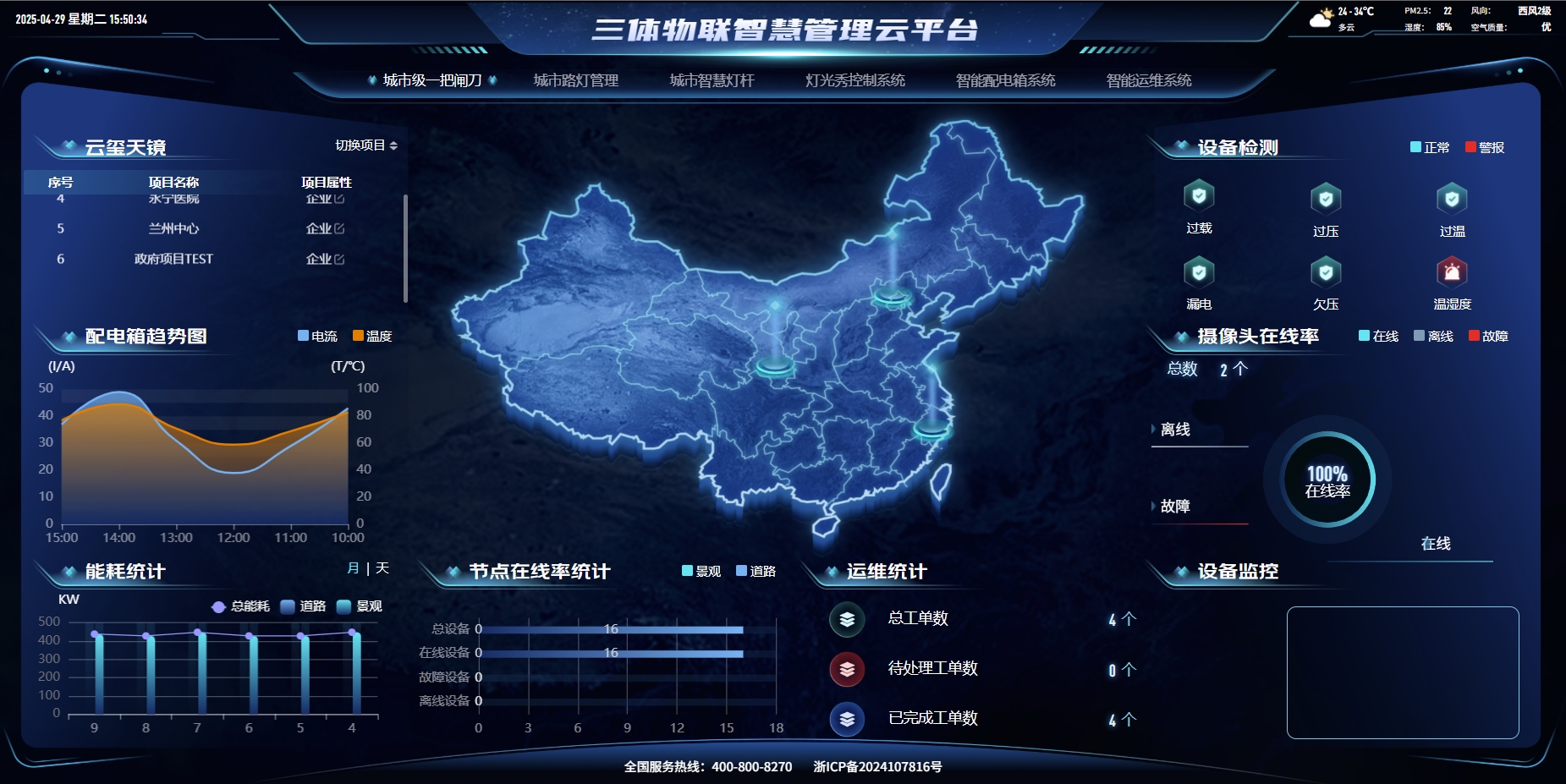

应用层主要面向用户，包括电脑 / 平板端应用软件以及手机 APP 等客户端应用软件。这些软件完全从用户使用角度出发进行开发，电脑端应用软件采用 windows 界面风格，熟悉且便捷；手机 APP 采用扁平化 UI 设计风格，简洁美观，整体具有出色的 UI 交互体验设计，极具用户友好性和人机交互性。客户端应用软件兼容回路测控和单灯测控终端设备，将集中管理和单灯管理功能有机聚合，具备强大的海量数据分析处理能力。同时，提供多种形式的管理界面，如清晰明了的表格化界面便于数据查看与整理，结构分明的树状图界面利于层级化管理，可视化 GIS 电子地图界面可直观展示照明设备地理位置及运行状态，数据统计类图形化界面能让数据趋势一目了然，方便用户根据不同需求灵活操作 。
