（一）感知层：

在每台配电箱内密集部署多种传感器。智能电表精准采集电流、电压、功率、电能等电气参数，为电力分析提供基础数据；温度传感器实时监测配电箱内关键部位，如母线接头、开关触点的温度，预防因过热引发故障；漏电传感器敏锐捕捉漏电信号，保障人员与设备安全；此外，还配备烟雾、水浸、门磁等环境与安防传感器，全方位感知配电箱运行环境。这些传感器如同 “触角”，将各类数据实时采集并上传至平台。

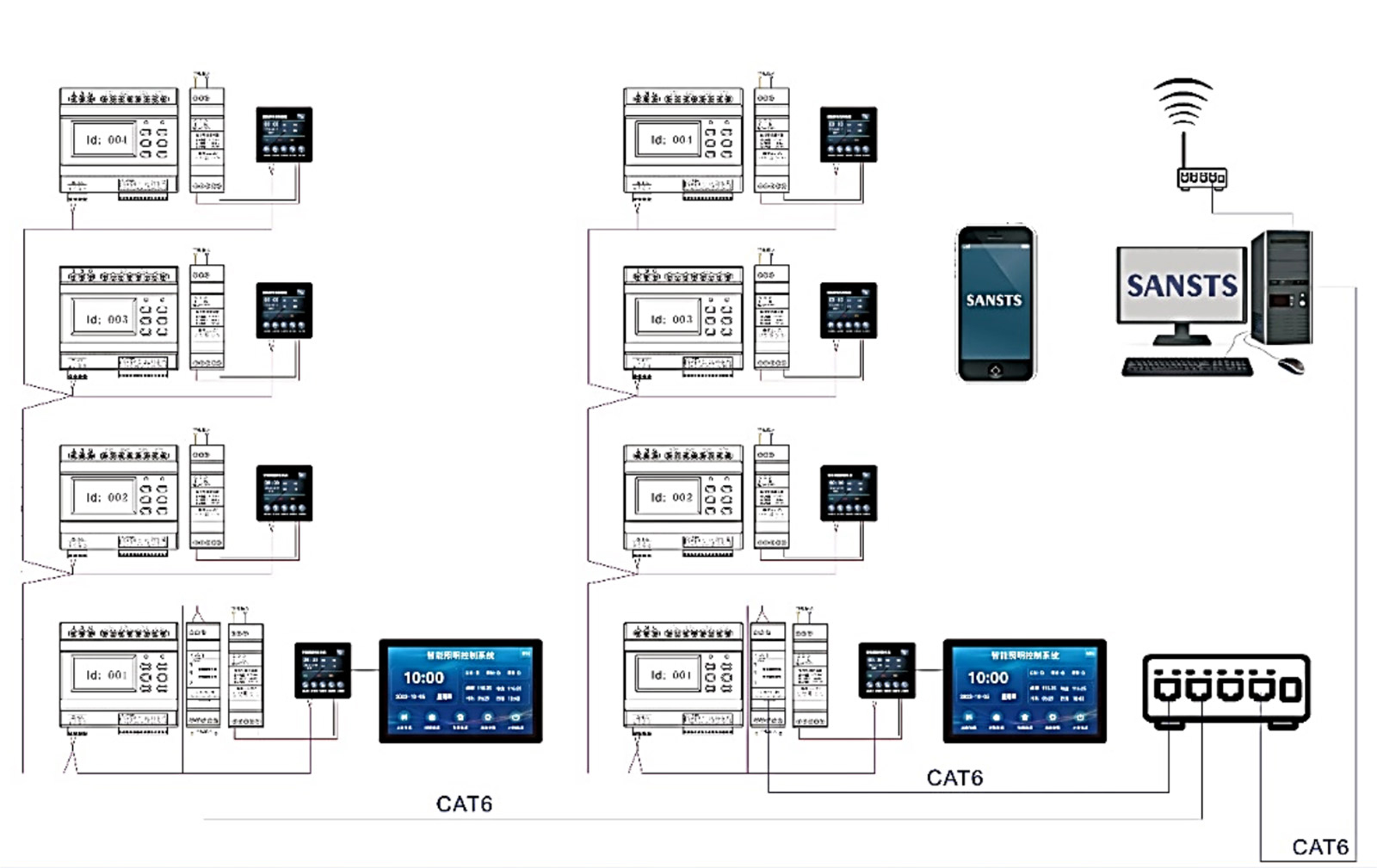

（二）传输层：

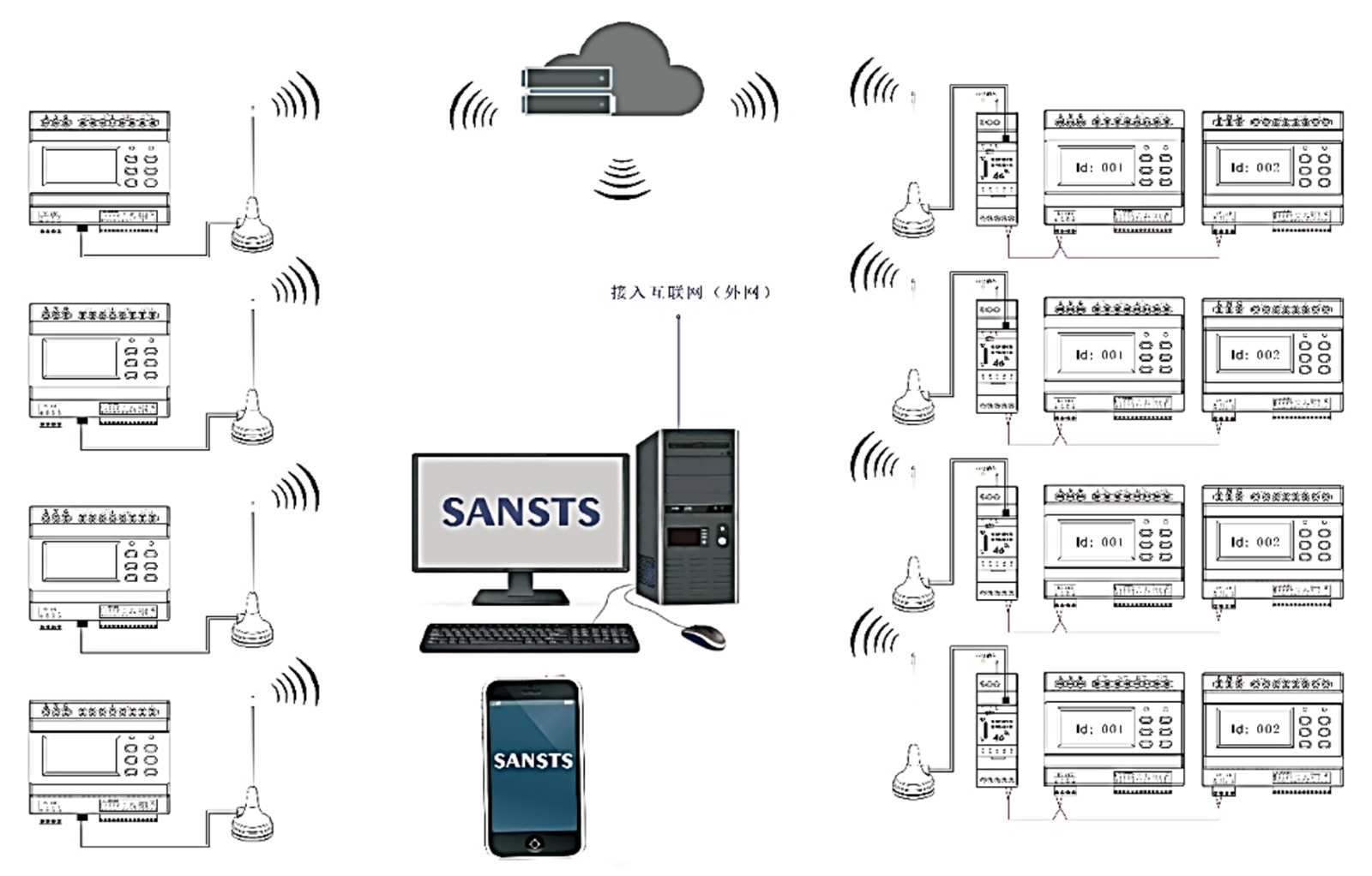

采用有线与无线融合的通信方式。在布线条件良好的室内场景，运用工业以太网进行高速、稳定的数据传输，确保大量数据快速、准确送达。而在户外或布线困难区域，4G/5G 无线网络发挥其灵活性优势，实现远程配电箱与管理平台的可靠连接。同时，部分对实时性要求稍低的数据，可通过 NB - IoT、LoRa 等低功耗广域网传输，降低设备能耗与运营成本，保障数据传输链路的多样性与稳定性。

（三）平台层：

作为核心大脑，智能配电箱集中管理平台承担多重职责。它对所有接入配电箱进行统一注册、参数配置与设备状态监测，实时掌握每台配电箱的运行状况。具备强大的数据处理能力，对感知层上传的海量数据进行清洗、存储与深度分析，挖掘数据背后的潜在价值。例如，通过分析电气参数变化趋势预测设备故障隐患，基于能耗数据制定节能优化策略。此外，平台还提供丰富的应用接口，便于与其他系统，如企业能源管理系统、建筑智能化系统等实现数据共享与业务协同 。
